[Network] 네트워크 토폴로지

네트워크 토폴로지

네트워크를 설계할 때 노드와 링크가 어떻게 배치되어 있는지에 대한 방식입니다.

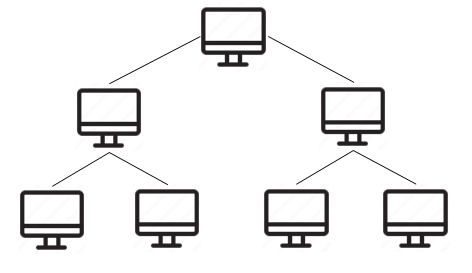

트리 토폴로지

트리 형태로 배치한 네트워크 구성입니다.





노드의 추가, 삭제가 쉽지만 특정 노드에 트래픽이 집중될 때 하위 노드에 영향을 끼칠 수 있다는 단점이 있습니다.

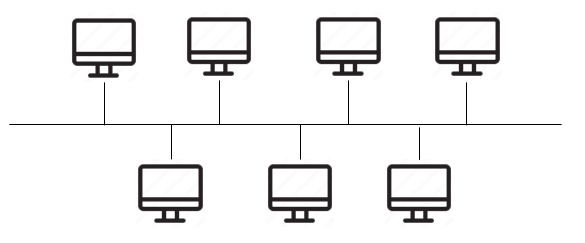

버스 토폴로지

중앙 통신 회선 하나에 여러 개의 노드가 연결되어 공유하는 네트워크 구성을 말합니다.

주로 근거리 통신망(LAN)에서 사용합니다.





설치 비용이 적고 신뢰성이 우수하며 중앙 통신 회선에 노드를 추가하거나 삭제하기 쉽습니다.

하지만 스푸핑이 가능한 문제점이 있습니다.





스푸핑이란?

스푸핑은 LAN상에서 송신부의 패킷을 송신과 관련 없는 다른 호스트에 가지 않도록 하는 스위칭 기능을 마비시키거나 속여 특정 노드에 해당 패킷이 오도록 처리하는 것입니다.



일반적인 통신

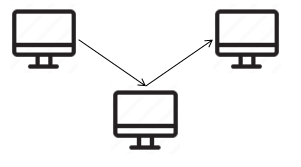

스푸핑 적용 통신



위의 그림처럼 스푸핑이 적용된다면 가운데에 있는 악의적인 노드에게 전달됩니다.

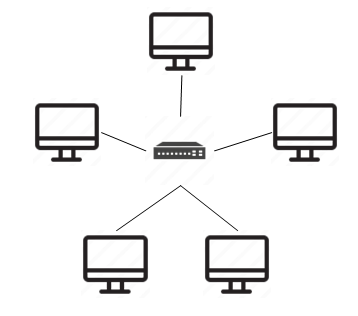

스타 토폴로지

중앙에 있는 노드에 모두 연결된 네트워크 구성입니다.







노드를 추가하거나 에러를 탐지하기 쉽고, 패킷 충돌 가능성이 적습니다.

어떠한 노드에 장애가 발생해도 쉽게 에러를 발견하며 장애 노드가 중앙 노드가 아닐 경우 다른 노드에 영향을 끼치는 것이 적습니다.

하지만 중앙 노드에 장애가 발생하면 전체 네트워크를 사용할 수 없고, 설치 비용이 비쌉니다.

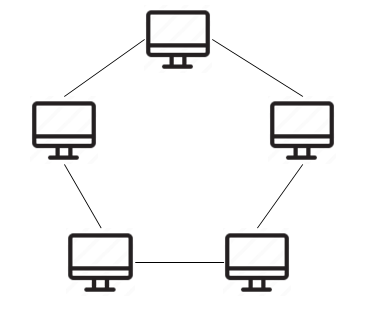

링형 토폴로지

각각의 노드가 양 옆의 두 노드와 연결하여 하나의 연속된 길을 통해 통신을 하는 망 구성입니다.





데이터는 노드에서 노드로 이동하게 되며, 노드 수가 증가되어도 네트워크상의 손실이 거의 없고, 충돌이 발생되는 가능성도 적으며 노드의 고장 발견을 쉽게 찾을 수 있습니다.

하지만 네트워크 구성 변경이 어렵고 회선에 장애가 발생하면 전체 네트워크에 영향을 크게 끼칩니다.

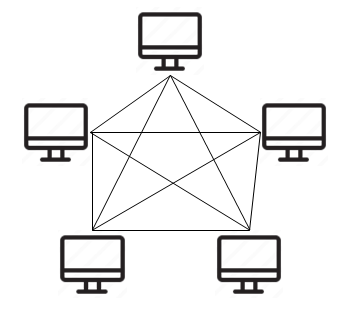

메시 토폴로지

망형 토폴로지라고도 하며 그물망처럼 연결되어 있는 구조입니다.





한 단말 장치에 장애가 발생해도 여러 개의 경로가 존재하므로 네트워크를 계속 사용할 수 있고, 트래픽 분산 처리가 가능합니다.

하지만 노드의 추가가 어렵고 구축 비용과 운용 비용이 비쌉니다.







---



● 참고자료 : 면접을 위한 CS 전공지식 노트 (주홍철 | 길벗출판사)
